真空滅弧室核心部件有哪些？
本文作者：大禹漢光 發布時間：2023-01-04
真空滅弧室在很多的場所都有用到，尤其是在真空開關當中，起到合、分的操作，該產品主要通過其外部的操動機構讓一對對置觸頭十萬閉合或分離，以便來完成工作。該產品的核心部件是非常重要的，具體有哪些核心部件呢？

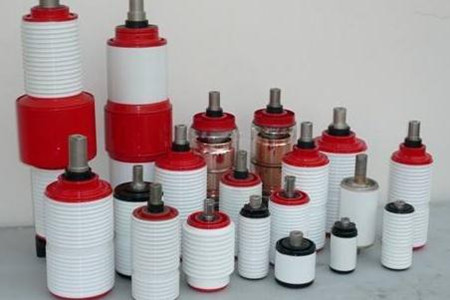

該產品的外殼一般是由陶瓷或玻璃這類無機絕緣材料制作而成，它的性狀大多數呈現圓筒狀，兩端使用金屬蓋板封接，使得其成為一個密閉容器，內部有一對觸頭，其中靜觸頭固定于靜導電桿上，而動觸頭則固定與動導電桿上。
因為動導電桿以及金屬蓋板間使用波紋管進行密封，動導電桿能夠沿著軸向運動從而帶動觸頭來完成合以及分的動作。為了可以讓內部電場分布比較均勻，在觸頭以及波紋管周圍應該需要設備有屏蔽罩。
產品內部是高真空(≤1x10-3Pa狀態。一旦動觸頭在操動機構的作用下發生合閘工作的時候，動、靜觸頭就會閉合，電源和負載接通，電流流過負載。
反之當動觸頭在操動機構的影響下而帶電分閘時，觸頭間就會有真空電弧產生，真空電弧需要依靠觸頭上蒸發出來的金屬蒸汽進行維持。
當工頻電流過零的時候，金屬蒸汽就會停止蒸發，因為真空電弧的等離子體可以快速向四周擴散，電弧就會很快熄滅，觸頭間隙變為絕緣體，電流被分斷。
真空電弧一般來說不是靠電極間氣體分子的電離進行維持的，需要依靠電極材料蒸發來形成金屬蒸汽進行電離維持。
頭在真空中帶電分離時，電接觸的表面積減小，剩下一個或幾個微小的接觸點，但是在金屬橋上會有很大的電流密度。
金屬橋縮小之后電流密度增大，溫度增高。金屬橋熔化并蒸發出大量的金屬蒸汽。由于金屬蒸汽的溫度是比較高的，加上很強的電場，導致強烈的場致發射以及電離，形成真空電弧。
因為觸頭構造比較特殊，可以讓電弧均勻分布在觸頭表面，這樣就會減小電弧能量以及觸頭電腐蝕的速度，使得真空滅弧室能夠維持較高的真空度。
